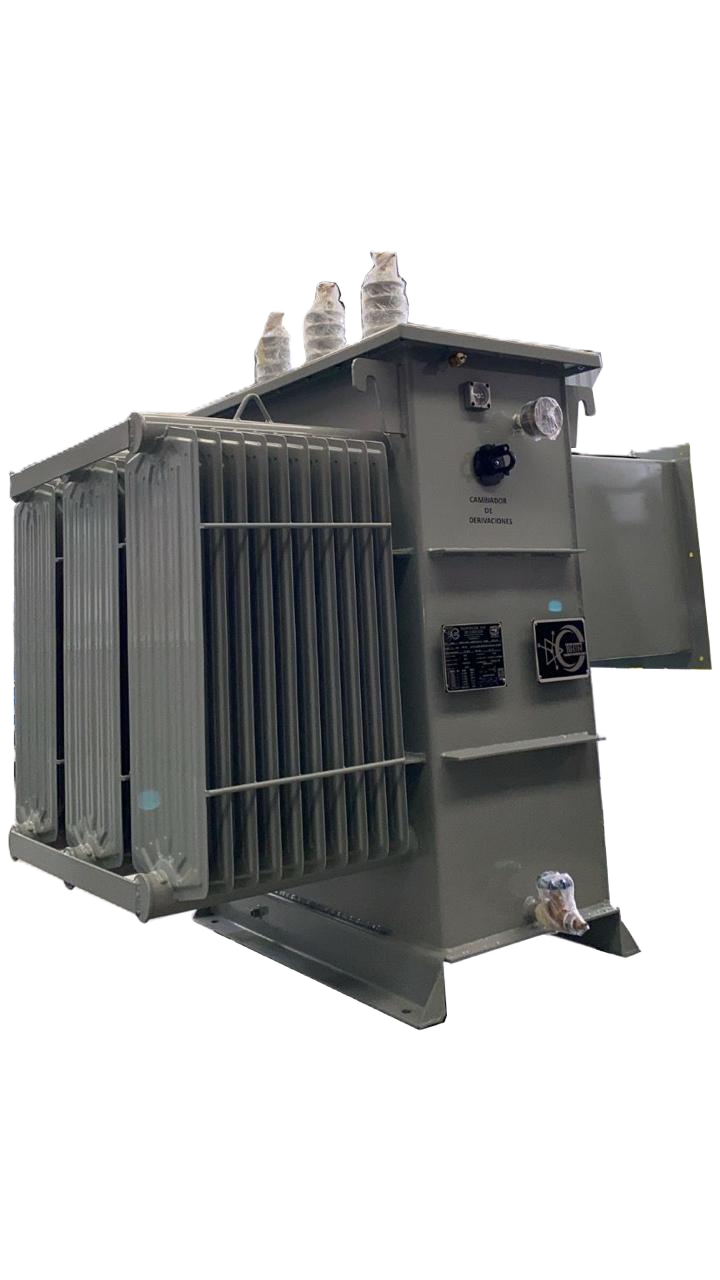

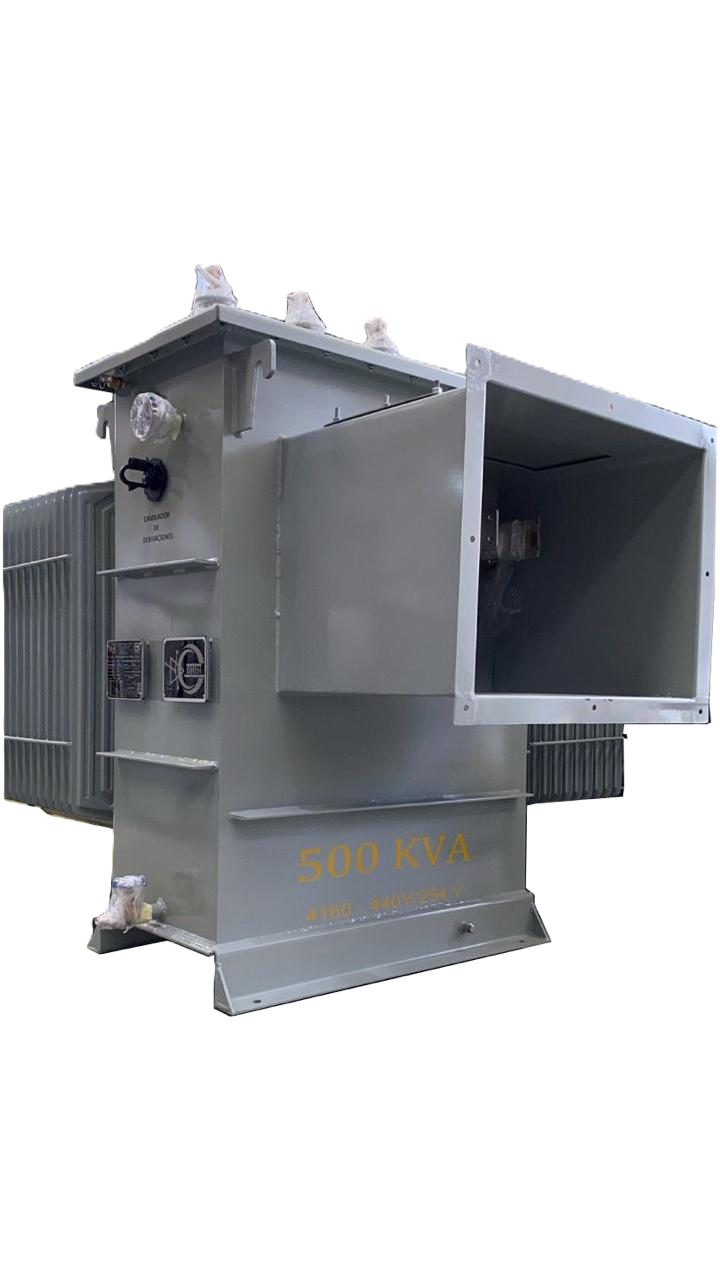

Transformador de Distribución Tipo Subestación
Un transformador tipo subestación es una unidad de potencia robusta diseñada para aplicaciones industriales o comerciales de gran escala, donde se requiere recibir energía de líneas de media tensión y distribuirla de manera eficiente a centros de carga. A diferencia de los modelos tipo pedestal, este equipo suele instalarse dentro de una caseta o en una zona restringida (subestación compacta) y cuenta con gargantas laterales o boquillas superiores para conectarse directamente a tableros de baja tensión o cuchillas de paso. Su construcción está optimizada para manejar altas capacidades (KVA), incorporando radiadores externos para una mejor disipación de calor y accesorios de monitoreo avanzados, como indicadores de nivel de aceite, presión/vacío y termómetros con contactos de alarma para una operación industrial continua y segura.
Capacidades
Monofásicos: De 15 a 100 kVA
Trifásicos: De 15 a 1500 kVA
Voltajes
Media: De 2,400 V Hasta 34,500 V
Baja: De 120/240 V Hasta 480/277 V (con opción hasta 4600 V)
Certificaciones
Cumplimiento con NMX-J-116-ANCE, NMX-J-119 y NMX-J-284.
Componentes
- Boquillas tipo clema de porcelana.
- Boquillas de porcelana para el lado de media tensión.
- Cambiador de derivaciones trifásico o monofásico.
- Válvula de drenaje y muestreo.
- Válvula de sobrepresión.
- Barra de tierras.
- Devanados en Aluminio o Cobre.
- Gargantas en media y baja (opcionales).
- Interruptor termomagnético.
- Indicador de nivel de aceite.
Especificaciones
- Enfriamiento: Enfriamiento en Aceite Dieléctrico Mineral (OA).
- Frecuencia: 60HZ.
- Derivaciones: Cuatro derivaciones de 2.5% cada una. Dos arriba y dos abajo de voltaje nominal en alta tensión.
- Condiciones de diseño: Diseñado para operar a 2300m.s.n.m. con una sobre elevación de temperatura a 65 °C, sobre una mínima de 30 °C y una máxima de 40 °C (temperatura ambiente).
- Conexión: Conexión Estrella con neutro fuera del tanque.
- Tipos de conexión: Delta->Estrella y Estrella->Estrella
