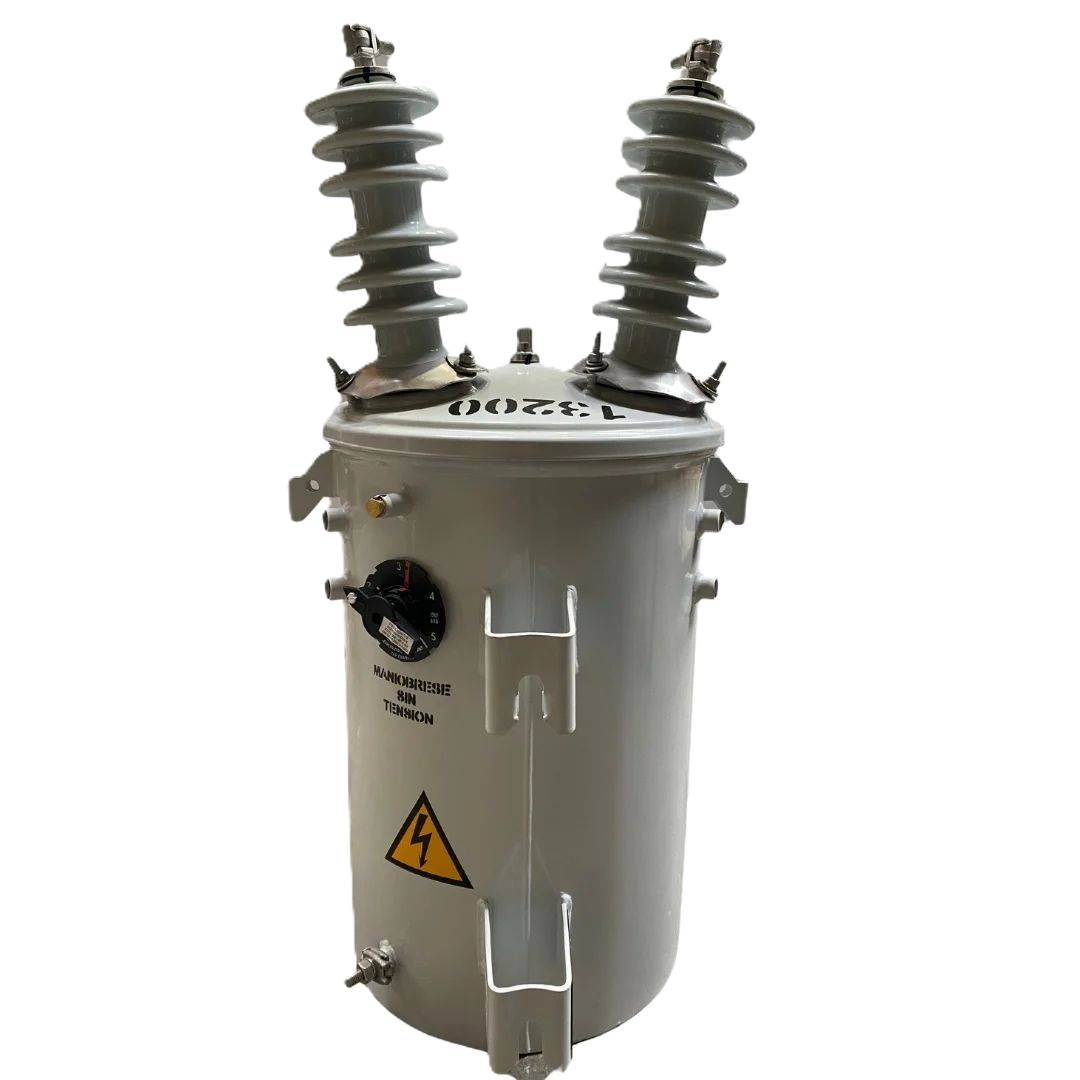

Transformador de Distribución Tipo Poste
Los transformadores tipo poste se caracterizan por ser una unidad de distribución compacta diseñada para montarse en postes de concreto, conectándose directamente a redes de cableado aéreo. Su estructura externa consiste en un tanque de acero herméticamente sellado, usualmente cilíndrico para el caso de los monofásicos y cúbicos para los trifásicos, que alberga un núcleo y bobinas sumergidos en aceite dieléctrico (mineral o vegetal) para garantizar el aislamiento eléctrico y la disipación eficiente del calor. Entre sus componentes técnicos destacan las boquillas de porcelana o polímero para las conexiones de alta y baja tención. Nuestros equipos son fabricados bajo normas estrictas oficiales mexicanas para operar bajo condiciones climáticas variables.
Capacidades
Monofásicos: De 15 a 100 kVA
Trifásicos: De 15 a 1500 kVA
Voltajes
Media: De 2,400 V Hasta 34,500 V
Baja: De 120/240 V Hasta 480/277 V
Certificaciones
Cumplimiento con NMX-J-116-ANCE, NMX-J-119 y NMX-J-284.
Componentes
- Boquillas tipo clema de porcelana.
- Boquillas de porcelana para el lado de media tensión.
- Cambiador de derivaciones trifásico o monofásico.
- Válvula de drenaje y muestreo.
- Válvula de sobrepresión.
- Barra de tierras.
- Devanados en Aluminio o Cobre.
- Gargantas en media y baja (opcionales).
- Interruptor termomagnético.
- Indicador de nivel de aceite.
Especificaciones
- Enfriamiento: Enfriamiento en Aceite Dieléctrico Mineral (OA).
- Frecuencia: 60HZ.
- Derivaciones: Cuatro derivaciones de 2.5% cada una. Dos arriba y dos abajo de voltaje nominal en alta tensión.
- Condiciones de diseño: Diseñado para operar a 2300m.s.n.m. con una sobre elevación de temperatura a 65 °C, sobre una mínima de 30 °C y una máxima de 40 °C (temperatura ambiente).
- Conexión: Conexión Estrella con neutro fuera del tanque.
- Tipos de conexión: Delta->Estrella y Estrella->Estrella
