Transformador de Distribución Tipo Seco para Baja Tensión
Un transformador tipo seco para baja tensión es un dispositivo eléctrico diseñado para reducir o elevar voltajes en sistemas que no superan los 600V, utilizando el aire ambiente como medio de aislamiento y enfriamiento en lugar de líquidos dieléctricos. Debido a su construcción abierta o ventilada, es una solución compacta, ligera y económica para aplicaciones comerciales e industriales en interiores, como oficinas, centros comerciales e iluminación, donde se requiere una instalación sencilla directamente cerca de la carga. Al no contener aceite, elimina riesgos de explosión o incendios, no requiere fosas de contención y su mantenimiento es mínimo, limitándose principalmente a la limpieza de polvo en los devanados para asegurar una correcta disipación del calor.
Capacidades
Desde 5 kva hasta 3000 kva
Voltajes
Primario y Secundario: De 220 V Hasta 480 V
Certificaciones
Cumplimiento con NOM-J-351
Componentes

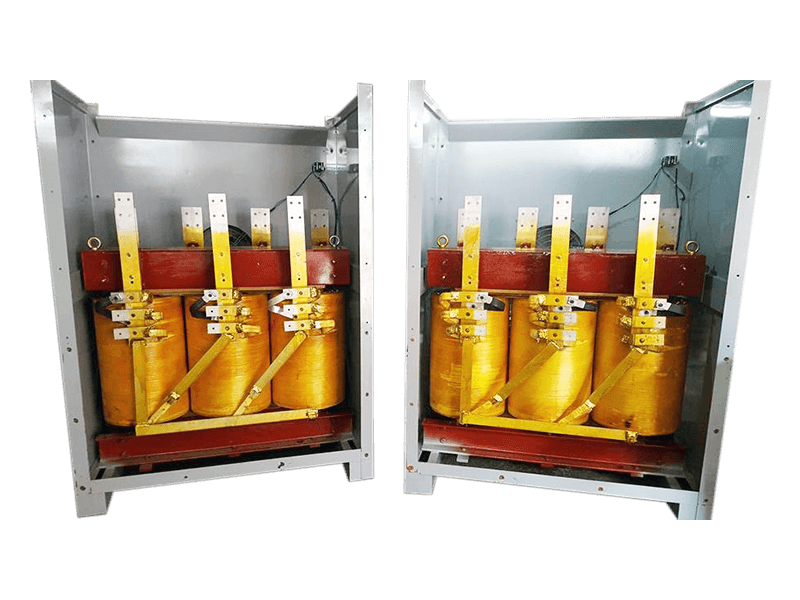

- Núcleo de acero al silicio de alta permeabilidad.
- Devanados de Aluminio o Cobre con aislamiento clase H (220°C).

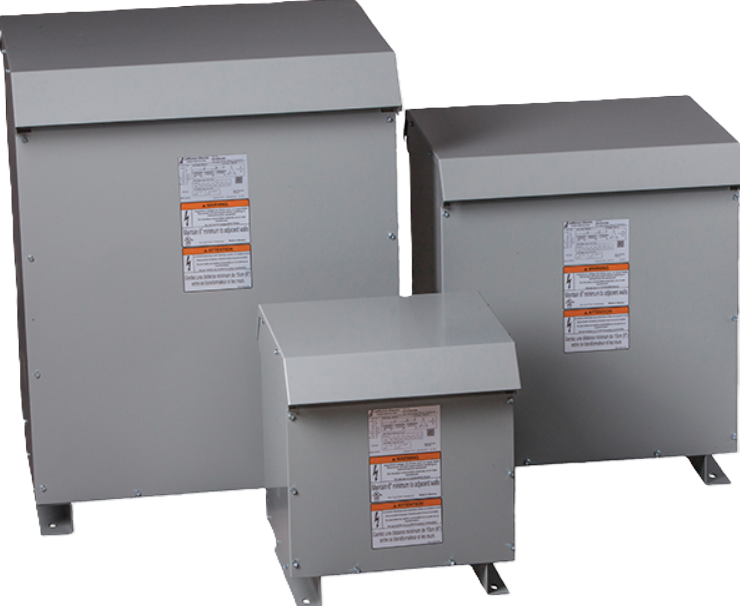

- Gabinete ventilado de acero (NEMA 1 o NEMA 3R y otras opciones).
- Terminales de conexión frontal para fácil acceso.
- Puentes de derivación (Taps) en la parte superior de las bobinas.
- Cojinetes antivibratorios entre el núcleo y el gabinete para reducir ruido.
- Barra de tierra física integrada.
- Placa de características grabada en aluminio.
Especificaciones
- Enfriamiento: Aire Natural (AA) o Aire Forzado.
- Frecuencia: 60HZ.
- Derivaciones: Dos arriba y dos abajo del 2.5% o 5% (según diseño).
- Condiciones de diseño: Diseñado para operar a 2300m.s.n.m. a una elevación de temperatura de 150 °C (estándar) o 80 °C/115 °C (bajo ruido/pérdidas).
- Aislamiento: Clase 220 °C (Clase H).
- Tipos de conexión: Delta->Estrella, Estrella->Estrella, Estrella->Delta y Delta->Delta
