Transformador de Distribución Tipo Seco para Media Tensión
Un transformador tipo seco para media tensión es un equipo de transformación que utiliza aire ambiental o aire forzado, con devanados fabricados en resina epóxica fundida (Encapsulados) o impregnados en barniz (VPI) en lugar de líquidos para su aislamiento y enfriamiento, lo que elimina el riesgo de derrames de aceite y lo hace altamente resistente al fuego. Debido a su diseño utoextinguible y de bajo mantenimiento, es la solución predilecta para instalaciones interiores donde la seguridad es crítica, como hospitales, centros de datos, edificios de oficinas y sótanos. Estos equipos suelen estar alojados en un gabinete metálico ventilado (NEMA 1 o NEMA 2) y están diseñados para operar de manera eficiente en ambientes con alta presencia de personas, cumpliendo con estrictas normas de seguridad ambiental y contra incendios al no emitir gases tóxicos en caso de falla.
Capacidades
De 45 a 5000 kVA
Voltajes
Media: De 4,160 V Hasta 34,500 V
Baja: De 220/127 V a 480/277 V (con opción hasta 4600 V)
Certificaciones
Cumplimiento con NOM-J-351
Componentes

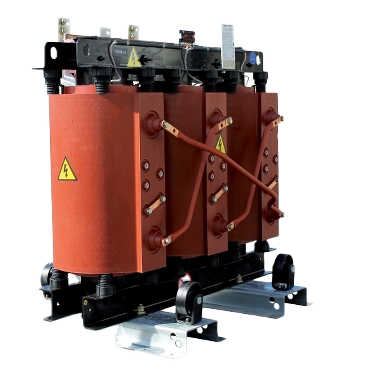

- Bobinas encapsuladas en resina epóxica (Cast Resin) o clase impregnada.

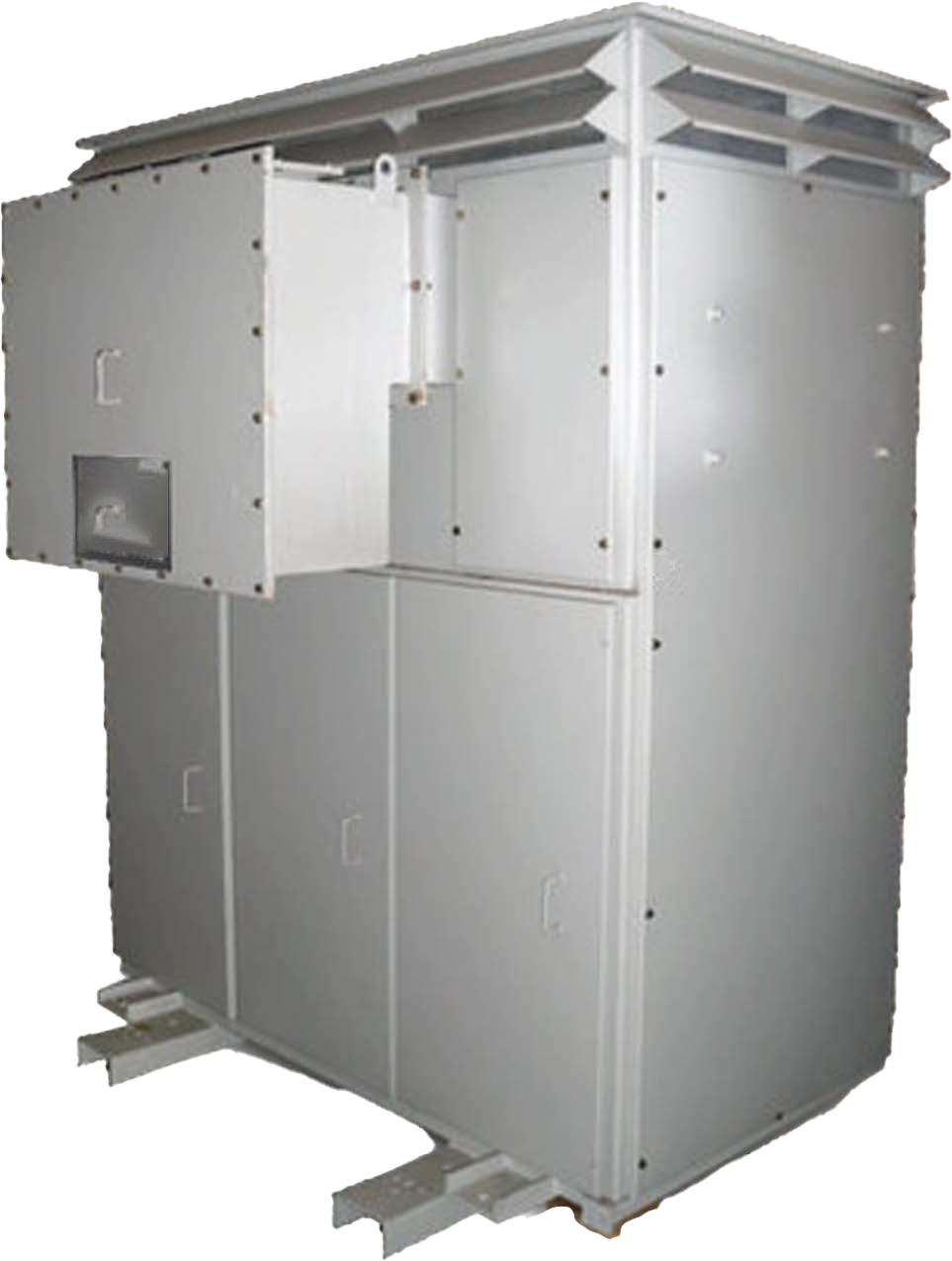

- Gabinete de protección (NEMA 1 para interior o NEMA 3R para exterior).
- Aisladores de soporte de resina para media tensión.
- Cambiador de derivaciones (Taps) mediante puentes de conexión desenergizados.
- Sensores de temperatura tipo PT100 en cada devanado.
- Monitor de control de temperatura (Relé de protección térmica).
- Barra de tierras de cobre.
- Devanados en Aluminio o Cobre con aislamiento Clase H (220°C).
- Base con ruedas de transporte bidireccionales.
- Ventiladores para enfriamiento forzado (opcionales para incrementar capacidad).
Especificaciones
- Enfriamiento: Aire Natural (AA) o Aire Forzado (FA) mediante ventiladores.
- Frecuencia: 60HZ.
- Derivaciones: Cuatro derivaciones de 2.5% cada una. Dos arriba y dos abajo de voltaje nominal en alta tensión.
- Condiciones de diseño: Diseñado para operar a 2300m.s.n.m. con una elevación de temperatura de 80 °C, 115 °C o 150 °C según la clase de aislamiento.
- Aislamiento: Clase térmica de hasta 220 °C, autoextinguible y libre de mantenimiento de fluidos.
- Conexión: Conexión Estrella con neutro accesible.
- Tipos de conexión: Delta->Estrella y Estrella->Estrella.
